AWG美国线规线规换算表
AWG(American wire gauge)美国线规,是一种区分导线直径的标准,又被称为Brown & Sharpe线规。这种标准化线规系统于1857年起在美国开始使用。
AWG前面的数值(如24AWG、26AWG)表示导线形成最后直径前所要经过的孔的数量,数值越大,导线经过的孔就越多,导线的直径也就越小。
粗导线具有更好的物理强度和更低的电阻,但是导线越粗,制作电缆需要的铜就越多,这会导致电缆更沉、更难以安装、价格也更贵。电缆设计的挑战在于使用尽可能小直径的导线(减小成本和安装复杂性),而同时保证在必要电压和频率之下实现导线的最大容量。
英国和美国使用线号表示法。线号又称线规(wire gauge), 按0、 1、 2、 3……数码顺序表示, 数码越大, 线材越细。
300年前, 轧制和挤压尚未诞生, 还是用锻造制备线坯, 当年的测量工具也很粗糙, 在这情况下以拉制的次数作为线材粗细的标志。每拉一次增加一号, 线坯则为0号。因为有众多作坊, 其工艺又各不相同, 于是出现了众多的线号标准。这在贸易和交流中当然是很不方便的, 但又没有“秦始皇”给他们统一度量。经过300年的淘汰, 兼并和变迁, 有的国家就改为直径计量, 但英国和美国, 线号表示法沿用至今。现今常使用的是美国线规(AWG),伯明翰线规(BWG)和英国标准线规(SWG)。

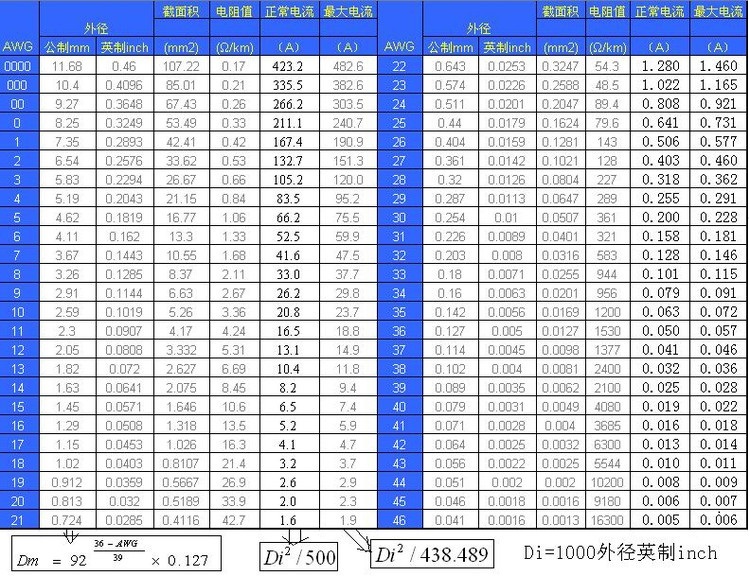

AWG美国线规线规换算表

AWG美国线规线规换算表
-
问
电缆里增加棉线可加强高柔线的耐弯折性?
答不少厂商为了凸显耐弯折性,称在电线里增加棉线,导线与棉线本身硬度和耐磨度不一样,加上电线弯折从外观是看不出来的,加上棉线后,手感电线没折断,是因为里面的棉线没断。内部的导线断掉后,电线便不再导电。棉线不过是填充导线之间空间空隙的,提高电缆的抗拉能力,并不是耐折。
-
问
拖链电缆的导体铜丝外径为0.1mm时最多拖链800万次?
答拖链电缆的导体铜丝外径为0.1mm时最多拖链800万次,导体铜丝外径为0.08mm时拖链可达1000万次。这个结论应该是某个拖链电缆生产厂家对自身产品研发能力的定论,并不能代表整个拖链电缆行业。导体单根铜丝是0.08mm还是0.1mm,拖链电缆使用寿命是800万次还是1000万次,不在导体直径0.02mm的差距,而是在于生产技术。
※部分文章来源于互联网及其他公众平台,内容仅供读者参考,并不意味着赞同其观点或证实其内容的准确性。如转载稿件涉及版权等问题请告知,我们将在24小时内删除!
本文标题:AWG美国线规线规换算表
