什么是柔性电缆弯曲半径

在柔性电缆的技术参数中,我们经?;峥吹酵淝刖墩庖幌?,这里我们来讲解一下,柔性电缆弯曲半径。
柔性电缆弯曲半径是保证电缆正常使用的最小临界值,若电缆的实际使用弯曲半径小于这一数值时,必定会影响电缆的使用寿命。
玖泰的柔性电缆分为固定安装用柔性电缆和移动使用柔性电缆。
固定安装用柔性电缆的最小弯曲半径为4Xd(d为电缆外径),即电缆外径的4倍。
移动使用的柔性电缆最小弯曲半径为7.5Xd(d为电缆外径),即电缆外径的7.5倍。

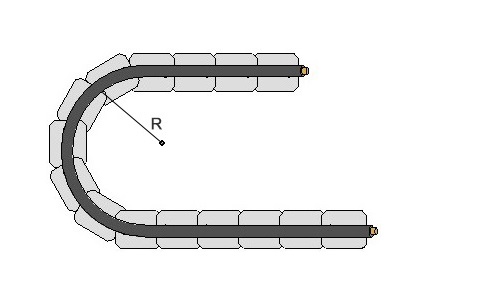

移动使用的柔性电缆一般会与油管、水管和气管共同放置在拖链中,为了不影电缆的使用寿命,必须注意拖链弯曲半径的选择。
- 柔性电缆:国产柔性拖链电缆的弯曲半径是其最大外径的7.5倍左右;进口柔性拖链电缆的弯曲半径是其最大外径的6倍左右;
- 油管:油管的弯曲半径是其最大外径的12倍左右;
- 水管和气管:水管和气管的弯曲半径是其最大外径的10~12倍左右;
因此,为柔性拖链电缆选取和安置拖链时,应注意电缆、油管、水管和气管对拖链弯曲半径的要求。
-
问
辨别拖链电缆质量比较简单的方法是看铜丝的线径?
答通过电缆导体铜丝的线径或许可以分辨拖链电缆与普通电缆,但却不能辨别拖链电缆的质量。有些电缆厂家不清楚拖链电缆之所以耐用的本质,只注重模仿拖链电缆的表面形式。较细的铜丝的确可以增加导体的灵活性,但拖链电缆并非只有铜丝。如果铜丝的线径是拖链电缆质量的决定因素,那么先不说进口高端拖链电缆品牌,至少国产拖链电缆品牌在导体铜丝的选用上早已经统一标准了。
-
问
采用0.08mm铜丝的拖链电缆的耐弯曲寿命能达到1000万次?
答这个说法存在明显的问题。拖链电缆的耐弯曲寿命的每一次代表着拖链电缆的一个运动过程,它包含着电缆的弯曲半径、行程、速度及环境,也就是说拖链电缆的耐弯曲次数中的每一次存在多种情况。采用0.08mm铜丝的拖链电缆的耐弯曲寿命能达到1000万次,这个说法以偏概全。
※部分文章来源于互联网及其他公众平台,内容仅供读者参考,并不意味着赞同其观点或证实其内容的准确性。如转载稿件涉及版权等问题请告知,我们将在24小时内删除!
本文标题:什么是柔性电缆弯曲半径
