拖鏈用電纜怎么識別?3種拖鏈電纜識別方式

文章出處：www.ceeya.cn 作者：BCC玖泰電纜時間：2024-06-26 08:05:01 瀏覽量：返回上一頁

好的拖鏈電纜應同時滿足3種電纜識別方式的要求

拖鏈用電纜怎么識別？玖泰憑借多年從事拖鏈電纜研發、生產的經驗，總結了以下3種拖鏈電纜識別方式。

1、通過護套成型方式來識別拖鏈電纜

電纜護套成型方式包括擠管式和擠壓式。

管狀成型的護套無法在經常的彎曲過程中提供絞線結構必要的支持，絞線結構很容易分裂。

甲胄式擠壓成型護套保證電纜運動時，芯線不會松開。當護套通過特別大的擠壓形成，護套形成導向槽同時對芯線的運動有導向作用并且提供支撐作用。

2、通過內部結構來識別拖鏈電纜

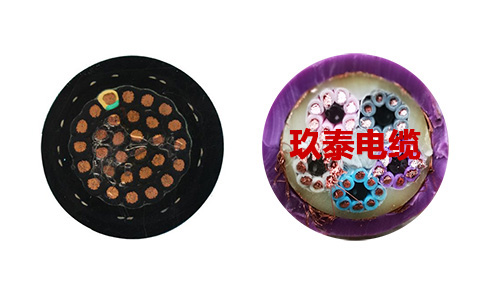

拖鏈電纜的內部結構分為兩種：分層絞合和分束絞合。

分層電纜：電纜的芯線大多圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套，這種結構當電纜彎曲受力時，他的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張，彎曲循環次數大大減少。這種電纜的優點是制造成本相對較低。

分束成纜：電纜的芯線先單獨絞合成束，將芯線圍繞一個抗拉材料做成的中心絞成束，由于多重成束工藝，在電纜內部，芯線多次改變彎曲電纜的內徑和外徑，高度緊拉的中心線周圍的拉力和壓力彼此平衡，使得電纜的內部結構有可靠的穩定性，因此拖鏈電纜在最大的彎曲受力作用在也能保持穩定。拖鏈電纜在承受的彎曲應力時能保持穩定。這種電纜的優點是循環次數大，使用時限長。

3、通過柔韌性來識別拖鏈電纜

拖鏈電纜一般是指拖鏈中可以跟隨拖鏈進行來回移動而不易磨損的高柔性電纜。耐磨損則要求拖鏈電纜具有一定的硬度，硬度反應著拖鏈電纜的耐機械疲勞性。

拖鏈電纜除了導電性能、信號傳輸?shù)裙δ?、還要與設備匹配，與拖鏈?zhǔn)褂铆h(huán)境相適應，較主要的基本特征就是：可以經受長時間彎曲運動而保障正常工作。由于電纜需要來回彎曲運動，人們對拖鏈電纜的印象就是越軟越好，認為越軟越耐彎曲，所以常常將柔軟作為選擇拖鏈電纜唯一的標準，

實際上，耐彎曲和耐磨是拖鏈電纜必須具備的兩個重要特點，軟對應著彎曲性，硬對應著耐磨性，選擇拖鏈電纜時，二者缺一不可，這也決定了拖鏈電纜的手感并不會很柔軟。所以，只有柔韌性適度的拖鏈電纜才是最適合于拖鏈的電纜。

一根好的拖鏈電纜應同時滿足這3種電纜識別方式的要求，然而，高標準的工藝和材料也決定了拖鏈電纜的價格。

實際應用中，往往低廉的價格才是道理，因此市場上充斥著各種品質的所謂拖鏈電纜，需要技術人員仔細識別。

問
如何確定電纜的截面積？

答
確定電纜截面積的關鍵因素是電流負荷和線路長度?？梢詤⒖茧娎|截面積計算公式或咨詢專業電氣工程師來進行準確的計算。
問
究竟是國標拖鏈電纜還是國標電纜？

答
在我們國家的電工專業術語中，并不包含“拖鏈電纜”這一名詞，這意味著不存在國標拖鏈電纜。拖鏈電纜是指可跟隨拖鏈來回往復移動使用，而不易磨損的高柔性電纜。滿足這個條件的國標電纜都可稱作拖鏈電纜。
