拖链电缆怎么对绞及对绞拖链电缆有什么优势

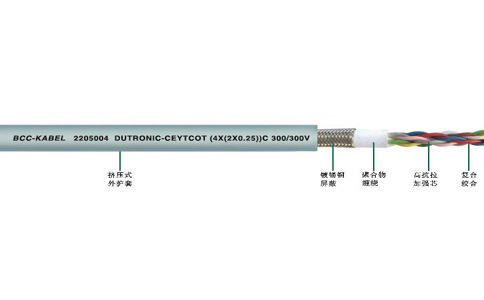

具有对绞结构的拖链电缆DUTRONIC-CEYTCOTCR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

在循环往复移动及频繁弯曲的拖链中经?；嵊玫骄哂卸越式峁沟耐狭吹缋?，这种对绞电缆也经常被称之为双绞电缆，用于进行数据传输。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

拖链电缆对绞方式

双绞拖链电缆的内部导线数量为偶数，对绞就是将不同的两根绝缘的导线互相绞在一起，两两成对后再进行整体绞合成电缆。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

什么是双绞电缆

双绞线（twisted pair，TP）是一种综合布线工程中zui常用的传输介质，是由两根具有绝缘?；げ愕耐枷咦槌傻?。把两根绝缘的铜导线按一定密度互相绞在一起，每一根导线在传输中辐射出来的电波会被另一根线上发出的电波抵消，有效降低信号干扰的程度。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

双绞原理

采用这种方式，不仅可以抵御一部分来自外界的电磁波干扰,也可以降低多对绞线之间的相互干扰。把两根绝缘的导线互相绞在一起，干扰信号作用在这两根相互绞缠在一起的导线上是一致的（这个干扰信号叫做共模信号），在接收信号的差分电路中可以将共模信号消除，从而提取出有用信号（差模信号）。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

双绞线的作用是使外部干扰在两根导线上产生的噪声（在专业领域里，把无用的信号叫做噪声）相同，以便后续的差分电路提取出有用信号，差分电路是一个减法电路，两个输入端同相的信号（共模信号）相互抵消（m-n），反相的信号相当于x-（-y），得到增强。理论上，在双绞线及差分电路中m=n，x=y，相当于干扰信号被完全消除，有用信号加倍，但在实际运行中是有一定差异的。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

在一个电缆套管里的，不同线对具有不同的扭绞长度，一般地说，扭绞长度在38.1mm～140mm内，按逆时针方向扭绞，相临线对的扭绞长度在12.7mm以内。双绞线一个扭绞周期的长度，叫做节距，节距越?。ㄅは咴矫埽?，抗干扰能力越强。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

双绞线分类

根据有无屏蔽层，双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）与非屏蔽双绞线（Unshielded Twisted Pair，UTP）。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。屏蔽双绞线分为STP和FTP（Foil Twisted-Pair），STP指每条线都有各自的屏蔽层，而FTP只在整个电缆有屏蔽装置，并且两端都正确接地时才起作用。所以要求整个系统是屏蔽器件，包括电缆、信息点、水晶头和配线架等，同时建筑物需要有良好的接地系统。屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

非屏蔽双绞线（UnshieldedTwisted Pair，缩写UTP）是一种数据传输线，由四对不同颜色的传输线所组成，广泛用于以太网路和电话线中。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

非屏蔽双绞线电缆具有以下优点，在综合布线系统中，非屏蔽双绞线得到广泛应用。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

• 1.无屏蔽外套，直径小，节省所占用的空间，成本低；
• 2.重量轻，易弯曲，易安装；
• 3.将串扰减至zui小或加以消除；
• 4.具有阻燃性；5.具有独立性和灵活性，适用于结构化综合布线。

拖链用双绞电缆

拖链用双绞电缆，简单地说，可以按照屏蔽类型分成分屏蔽和总屏蔽，单层屏蔽和多层屏蔽。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

分屏蔽是指每对电缆由铝箔包覆或铜网编织；CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

总屏蔽是指电缆整体成缆后由铝箔包覆或铜网编织；CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

单层屏蔽是指具有一层屏蔽；CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

多层屏蔽是指具有多层屏蔽，可以是铝箔包覆或铜网编织。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

在选用拖链电缆时，虽然双绞拖链电缆优点较多，但由于工序的增加及工艺的复杂，成本必然上涨。因此，选型时具体问题具体分析，根据环境及用途选择适合的电缆，但对于伺服编码器电缆，一般要选用双绞屏蔽电缆。CR6高柔性拖链电缆-聚氨酯卷筒电缆-柔性屏蔽电缆厂家

• 问

  高柔线的导体越细越好吗？

  答

  不少厂家宣称高柔线的导体是0.06MM甚至是0.05mm（头发丝0.07），导体越细确实会使得电线变得柔软，但在高速往复运动过程有巨大的拉扯和拉伸必须考虑电线的抗机械强度，电线越细则机械强度越差，很容易在运动过程中因机械强度不够而直接被拉断。电线应根据碰撞截面大小的不同，选择合适的电线直径匹配到ZUI佳而不是追求越细越好。

• 问

  辨别拖链电缆与普通电缆较简单的方法是看铜丝的线径？

  答

  看铜丝的线径的确是分辨拖链电缆与普通电缆的一个简单方法。普通电缆一般用于固定安装，拖链电缆是可移动使用的运动电缆，需要一定的灵活性，相比之下，同规格拖链电缆的导体铜丝的外径要细些。
